鋼筋桁架樓承板,是新生代的樓承板產品，主要組成：鍍鋅底板，三角形的桁架。

底板一般都是鍍鋅板為基板，厚度正常0.5mm，0.6mm，0.7mm, 0.8mm， 有些項目采用冷軋基板，厚度同鍍鋅板。鍍鋅底板鍍鋅含量常用雙面鍍鋅含量是120克/平方，拓佳公司可以根據客戶的要求，定做不同厚度的底板和不同鍍鋅含量的底板。

三角形桁架，桁架是由一根上弦鋼筋，兩根下弦鋼筋，靠彎曲弧度的腹桿鋼分成兩側經過機器焊接成三角形的形狀。腹桿筋在兩側，主要作用是連接上下弦鋼筋，形成支撐加強作用。腹桿鋼筋的距離是200mm的間距。

一塊鋼筋桁架樓承板有三條三角形的桁架經過電阻與鍍鋅底板或者冷軋基板焊接，形成一個整體，鍍鋅底板主要是起模板作用。

底板和桁架焊接號以后，桁架的兩頭需要固定的支座鋼筋，支座鋼筋主要分為橫向鋼筋和豎向鋼筋，橫向鋼筋是連接兩根下弦鋼經，豎向鋼筋是連接上弦鋼筋和下弦鋼筋，增加桁架的支撐強度，支座鋼筋一般采用12或者14的螺紋鋼。注意：支座豎向鋼筋長度盡量直接到鍍鋅底板。

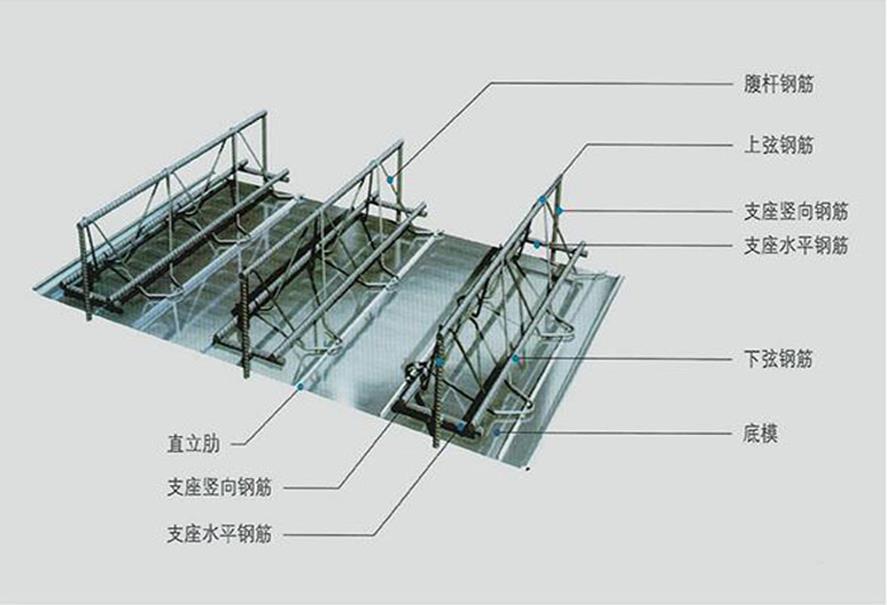

拓佳鋼筋桁架樓承板示意圖如下：

拓佳鋼筋桁架樓承板主要分為克拆卸桁架樓承板，不可拆卸桁架樓承板。上面介紹的是不可拆卸鋼筋桁架樓承板。

不可拆卸鋼筋桁架樓承板根據寬度，主要分為A型和B型，A型是600mm的寬度，B型是576mm的寬度。

不可拆卸鋼筋桁架樓承板根據鍍鋅底板可以分為開口型桁架樓承板和閉口型桁架樓承板。

開口型桁架樓承板就是常用的樓承板，底板是有明顯的加強壓痕筋，大約2-3mm的倒V字形加強肋，底板和桁架是焊接在鍍鋅底板的加強肋，所以桁架樓承板的背面一般會有焊機的疤痕，有些廠家為了漂亮和美觀，電流調整比較低，導致底板和桁架的焊接承受力不夠。

閉口型桁架樓承板也是鍍鋅底板，和開口型的區別主要是鍍鋅底板的倒V字形的加強筋改成了有2-3mm的W型或者M型的明顯的加強筋，桁架主要是焊接在底板的這6條加強筋上面，就避免了桁架和鍍鋅底板焊接成型后形成的疤痕，底部沒有明顯的疤痕，相對開口型桁架樓承板來說，平整漂亮美觀，但是造價比開口型桁架樓承板高。

本實用新型由于鋼筋桁架的幅寬和高度可調而拓寬了應用技術領域。尤其是可工業化生產取代了現有技術的人工支模,手工捆綁鋼筋的笨重現場施工制做樓承板的方式,實現了節材、節能、節工時。

自承式鋼筋桁架樓承板較常用樓承板優點：

1.能輕松地完成雙向板施工及使用，而普通的壓型板下邊垂直于肋方向鋼筋無法固定。

2.在鋼結構吊裝法施工中，梁間距3米以上，普通的壓型板基本上就要加設臨時支撐；鋼筋桁架模板經簡單處理，最大無支撐間距可達5米以上。

3.鋼筋桁架模板鋪設時臨時固定簡便，加少了風對施工的影響。

4.鋼筋桁架模板鋼筋基本上都經處理，提高了鋼筋利用率。

5.在桁架模板上臨時開洞，基本無需加固，而且機電線、管加設方便。
